CARACTERÍSTICAS TÉCNICAS
LINER
- Material da bolsa flexível: polietileno de baixa densidade.
- Tampa: polietileno de alta densidade.
- Embaladas individualmente.
CANISTER
- Material do frasco: polipropileno de alta claridade.
- Tampa: polietileno de alta densidade.
- Conexão entre frasco e tampa através de selo de pressão e fechamento permanente por grampos de molas.
- Armazenamento dos frascos através de sistema cônico concêntrico com 4 ranhuras rebaixadas.
FLOVAC
| Material da tampa | Polietileno de alta densidade |
| Porta de vácuo | Conexão fêmea cônica |
| Porta PACIENTE | Conexão macho Ø 14,0 ÷ 15,5 mm (Ø 8,0 ÷ 9,2 mm com conector do cotovelo) |
| Porta TANDEM | Conexão macho Ø conexão 8,0 ÷ 9,2 MM |
| O valor máximo de sucção | -750 mbar (-570 mm Hg) |
| O valor máximo do fluxo | 42 L / min sob as condições recomendadas |
| Graduação da escala externa do frasco: | Intervalos de 50 ml |
| Tamanho da mangueira paciente | Diâmetro interno Ø ≥ 6 mm (Recomendado Ø 6.0x9.0 mm L = 2,5 m max) |
| Tamanho da mangueira de vácuo | Diâmetro interno Ø ≥ 6 mm - L = 1,8 m max |
| FILTRO | principais características |
| Eficiência de filtração (usual) | > 99.999995% com tamanho de partícula de 0.1μ |
| Membrana | Membrana médica GORE 100% expandida |
| Pré-filtro | Microfibras de vidro |
| Suporte | PE / PES não-tecido |
FLOVAC – PORTA TANDEM
Sistema de Frascos Descartáveis para Coleta de Fluídos Aspirados
De acordo com o volume esperado a ser aspirado, o sistema permite 3 tamanhos diferentes. Caso o volume seja maior ao máximo dos tamanhos disponíveis é possível aumentar a capacidade através da porta Tandem. Este procedimento garante a conexão em cascata de dois ou mais frascos, aumentando drasticamente a capacidade de todo sistema.

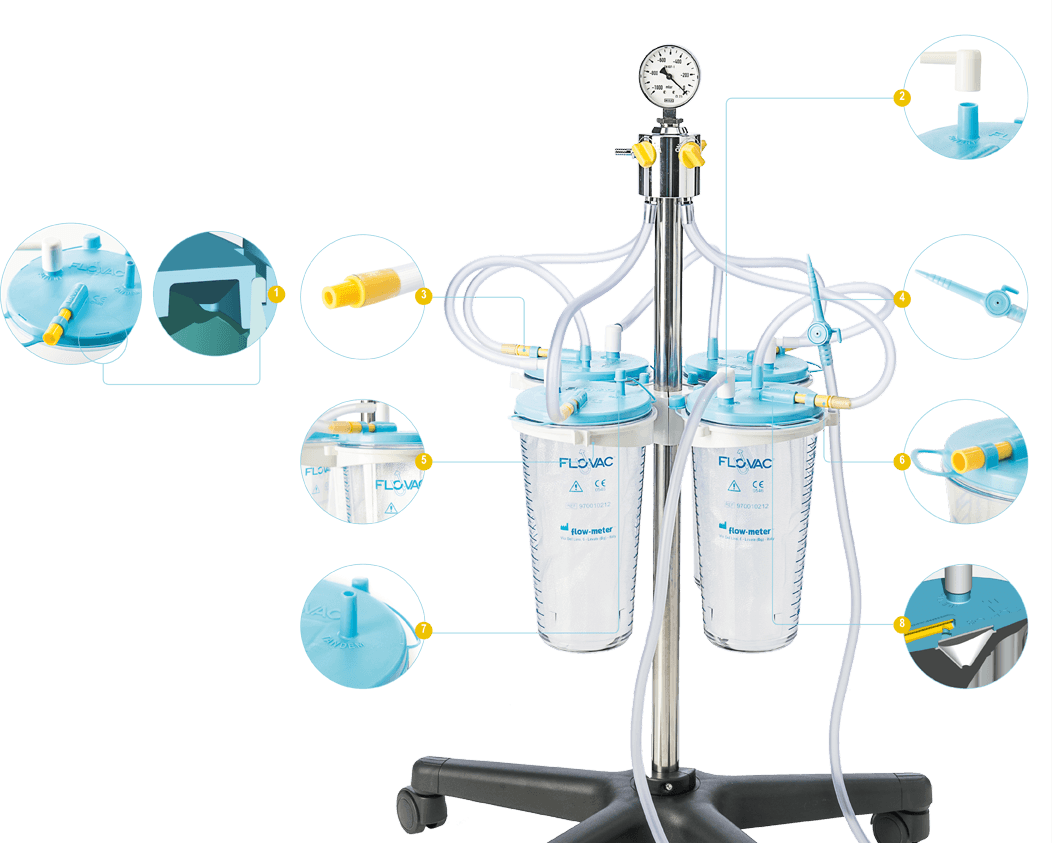

FLOVAC – Em detalhes
- Fixação da tampa do Canister – A tampa do frasco FLOVAC na versão Canister é fixada por 5 grampos em mola que garantem uma fixação segura e permanente para o frasco rígido prevenindo qualquer vazamento ou abertura acidental. Nunca tente reabrir o frasco quando a tampa estiver grampeada. Um novo fechamento depois de uma reabertura não garante o total fechamento hermético ou uma abertura acidental.
- Porta Paciente – A porta paciente permite a aspiração de pequenos fragmentos de ossos desde que o cotovelo conector seja removido.
- Conector de Vácuo – A fonte de vácuo proveniente da central de vácuo do hospital ou do aspirador elétrico deve estar conectado à porta de vácuo através de um conector simples autoclavável com montagem de um tubo de aspiração para uma fácil, simples, rápida e segura conexão e desconexão do frasco FLOVAC.
- Kit de aspiração – A ampla e completa linha FLOVAC também está disponível na opção com circuito descartável de 1,8 metros, ou com circuito descartável de 1,8 metros com controle de vácuo.
- Anel de suporte – O anel de suporte FLOVAC é o mesmo em ambas versões (Liner e Canister), para os três tamanhos 1, 2 e 3 litros e para os diferentes móveis (parede, trilho ou carro de transporte). Um grampo mola integrado na parte externa do anel permite que o tubo de aspiração seja facilmente fixado para evitar obstruções durante o uso.
- Porta de vácuo – Esta conexão para a fonte de vácuo é cônica com o objetivo de assegurar uma perfeita vedação facilitando a conexão e a remoção. Sendo "fêmea", ela evita qualquer má conexão com a porta “macho” do Paciente. Esta possibilidade existe caso haja um novo sistema de instalação FLOVAC ou quando uma nova equipe de trabalho começa a operar o sistema. As diferentes conexões das portas evitam esta possibilidade.
- Porta Tandem – A porta Tandem permite a conexão em cascata de muitos frascos, cada um com a sua fonte de vácuo. Um plug fixado na tampa pode fechar e selar esta porta caso seja usado apenas um frasco.
- O Filtro – O frasco descartável FLOVAC recebe um filtro com membrana de grau médico GORE®, agindo como uma válvula de sobrefluxo e garantindo uma proteção anti-bactéria, uma proteção de fumaça e de espuma durante procedimento com unidades de eletrocirurgia.
Segurança em detalhes
Por que um filtro hidrofóbico?
Frasco com dispositivo de sobrefluxo mecânico
Uma válvula bóia apenas interrompe a aspiração quando o fluído coletado atinge o máximo nível. Não existe proteção contra fumaça de unidades eletrocirúrgicas, vapores, espumas ou bactérias. Um filtro de proteção externa é necessário para proteger a fonte de vácuo.
Frasco FLOVAC com Filtro Hidrofóbico
A membrana de grau médico hidrofóbico GORE para filtragem de fumaças cirúrgicas interrompe a sucção quando o fluído atinge o máximo de aspiração, garantindo segurança máxima ao paciente, assegurando a proteção em todo sistema de aspiração integrado no hospital, seja por central de vácuo ou por aspirador cirúrgico.
COMO FUNCIONA?
O filtro FLOVAC é feito em 3 camadas possuindo proteção anti-bactéria, filtragem de fumaça e função hidrofóbica. O filtro de membrana de grau médico GORE interrompe a aspiração quando úmido porque o fluído atinge o máximo nível de aspiração. Em condições normais de aspiração, o filtro trabalha com o máximo de eficiência, assegurando uma proteção bacteriana à fonte de vácuo do hospital. É como uma barreira impenetrável, quando úmido, parando a aspiração também quando espumas e fumaças cirúrgicas são aspiradas. GORE é uma marca registrada de W. L. Gore & Associates, Inc.
Filtro membrana
A membrana de grau médico GORE para filtragem de fumaça cirúrgica é a melhor resposta que garante higiene e segurança para pacientes e profissionais de saúde em aspiração de fluídos médicos.

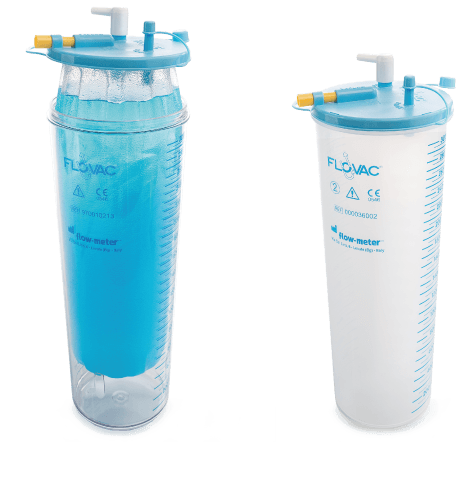

O Frasco FLOVAC
Os frascos também são obviamente diferentes entre a versão Liner (quando conectados ao frasco reutilizável tem a função de suporte da bolsa descartável), e a versão Canister (onde o frasco quando travado com a tampa, transforma um frasco completamente selado a ser descartado depois do uso). Em ambas versões, uma escala graduada impressa por fora do frasco permite um monitoramento fácil do volume do fluído aspirado. Os frascos, em ambas versões Liner e Canister, tem um formato cônico para facilitar o armazenamento, reduzir custos de transporte e espaço durante o armazenamento. Para evitar que os frascos fiquem presos, há 4 estrias internas no fundo.
LINER
CANISTER

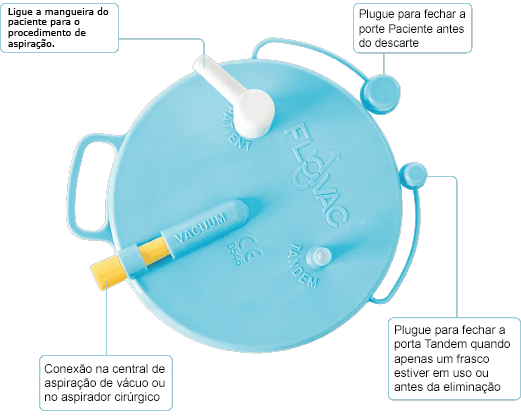

A TAMPA FLOVAC
As tampas são diferentes entre a versão LINER (tendo uma bolsa de coleta soldada e integrada) e a versão CANISTER (onde a tampa é uma capa capaz de selar por completo quando posicionada e conectada no frasco). Em ambas versões FLOVAC, todas as conexões e acessórios são concentrados na tampa. As Portas Paciente e Vácuo (uma macho e outra fêmea, para evitar má conexão), a porta TANDEM, as alças para apoiar a remoção da bolsa após o uso (versão LINER) e para um transporte facilitado, os dois plugs, ligados a tampa através de fios plásticos, fecham e selam a Porta Paciente e Porta Tandem depois do uso. No caso de aspiração ocorrer com apenas um frasco, a porta Tandem deve estar fechada usando o plugue adequado antes do uso. A porta macho Paciente conecta um conector 90o removível com uma conexão de diâmetro 8,00mm ÷ 9,20mm para operações de aspirações normais. Nos casos que houver aspirações de fluídos que contenham fragmentos de ossos basta remover o cotovelo e acessar diretamente a conexão localizada na tampa que possui diâmetro de 14,00mm ÷ 15,50mm. A parte de baixo da tampa recebe o filtro hidrofóbico especialmente desenvolvido com uma proteção cônica.

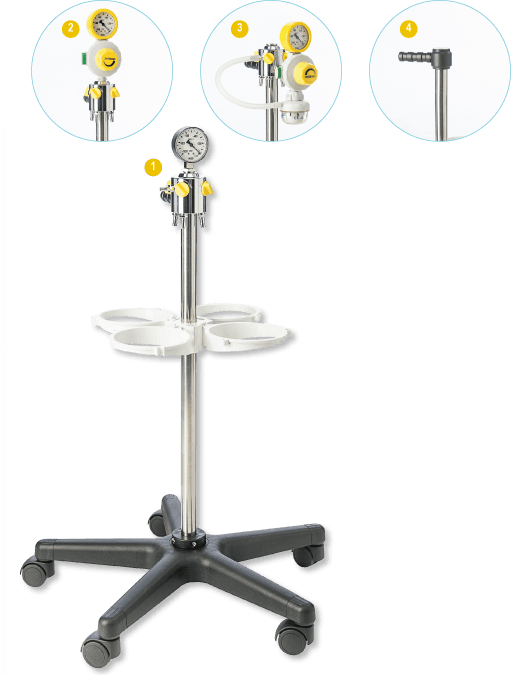

| 1 | Carro com 4 lugares para frascos FLOVAC com 4 anéis de suporte, torneira LIGA-DESLIGA e indicador de vácuo. |
| 2 | Carro com 4 lugares para frascos FLOVAC com 4 anéis de suporte, torneira LIGA-DESLIGA e regulador de vácuo. |
| 3 | Carro com 4 lugares para frascos FLOVAC com 4 anéis de suporte, torneira LIGA-DESLIGA e regulador de vácuo com frasco de segurança. |
| 4 | Carro com 4 lugares para frascos FLOVAC com 4 anéis de suporte e manopla de transporte. |
ACESSÓRIOS

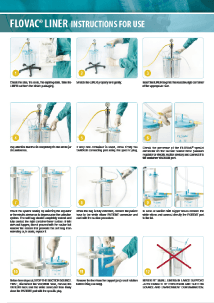

FLOVAC Download
